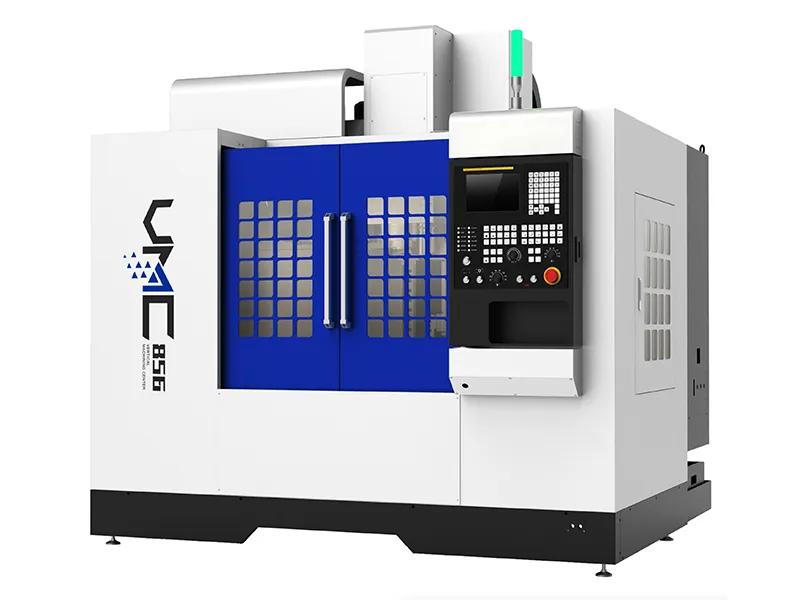

El centro de mecanizado vertical CNC es un sistema de mecanizado multifunción de alto rendimiento diseñado para la fabricación de piezas complejas en una amplia gama de industrias, como la automotriz, la fabricación de moldes, los componentes mecánicos, las comunicaciones 5G y los dispositivos médicos. Capaz de realizar fresado, mandrinado, taladrado, escariado y roscado en una sola configuración, este centro de mecanizado vertical mejora la precisión, reduce los tiempos de ciclo y agiliza las operaciones multiproceso. Con funciones como cambio automático de herramientas (ATC), lubricación, refrigeración y arranque de viruta automatizados, el sistema permite un mecanizado de alta fiabilidad, eficiencia y precisión, tanto en entornos de prototipado como de producción en serie.
| Modelo | Unidad | VMC645 | VMC856 | VMC960 | VMC1165 | VMC1370 | VMC1580 |
| Recorrido del eje X/Y/Z | mm | 600/450/450 | 820/550/600 | 900/600/700 | 1100/650/600 | 1300/700/700 | 1500/800/700 |
| Nariz del husillo a la superficie de la mesa | mm | 135-585 | 130-730 | 130-830 | 130-730 | 120-820 | 150-850 |
| Pista del centro del husillo a la columna | mm | 488 | 640 | 640 | 710 | 770 | 900 |
| Tamaño de la mesa (L×An) | mm | 700×420 | 1000×550 | 1000×550 | 1200×600 | 1400×700 | 1700×800 |
| Capacidad máxima de carga de la mesa | kg | 250 | 600 | 600 | 800 | 800 | 1200 |
| Ranura en T (número × ancho × paso) | mm | 3×14×125 | 5×18×100 | 5×18×100 | 5×18×100 | 5×18×125 | 5×18×140 |
| Tipo de vía guía | Guía lineal de bolas | Guía lineal de rodillos | |||||
| Desplazamiento rápido del eje X/Y/Z | m/min | 48/48/48 | 48/48/48 | 48/48/48 | 36/36/36 | 36/36/36 | 24/24/20 |
| Velocidad máxima de avance de corte | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| Velocidad del husillo | rpm | 12000 | 12000 | 12000 | 12000 | 12000 | 6000 |
| Husillo (modelo/diámetro) | BT40/120 | BT40/155 | BT40/155 | BT40/155 | BT40/155 | BT50/190 | |
| Accionamiento del husillo | Conexión directa | Banda/correa | |||||
| Potencia del motor del husillo | kW | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18.5 |
| Par del husillo | N.m | 35.8/70 | 35.8/70 | 35.8/70 | 52.5/95 | 52.5/95 | 95.5/118 |
| Capacidad del cambiador | Pzas | 24 | 24 | 24 | 24 | 24 | 24 |
| Diámetro máximo de la herramienta | mm | 80/160 (sin herramientas adyacentes) | 110/225 (sin herramientas adyacentes) | ||||
| Longitud máxima de la herramienta | mm | 300 | 300 | 300 | 300 | 300 | 350 |
| Peso máximo de la herramienta | kg | 8 | 8 | 8 | 8 | 8 | 20 |
| Tiempo de cambio de herramienta (de herramienta a herramienta) | seg | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.5 |
| Precisión de posicionamiento X/Y/Z | mm | 0.008/0.008/0.008 | |||||
| Repetibilidad X/Y/Z | mm | 0.005/0.005/0.005 | 0.006/0.006/0.006 | ||||
| Sistema CNC | FANUC. 0i-MF PLUS(S) | FANUC 0i-MF PLUS(5) | FANUC 0i-MF PLUS(1) | ||||

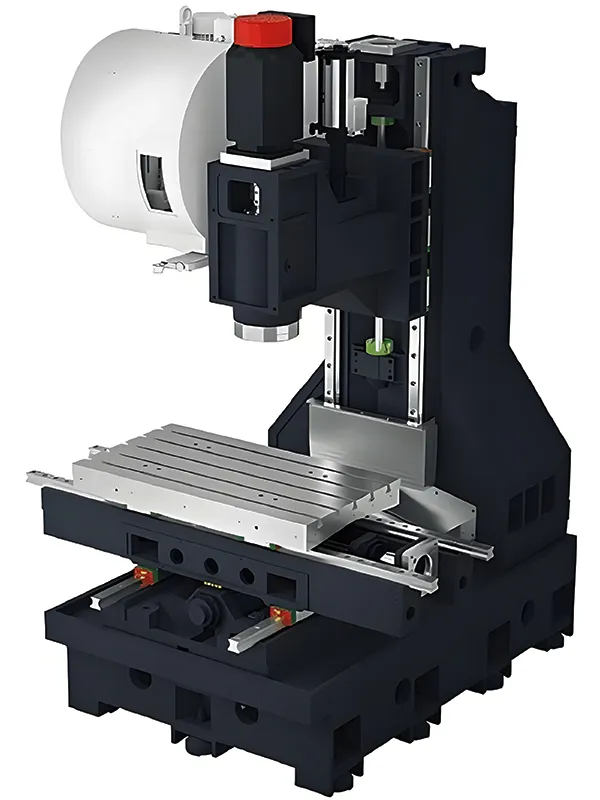

El centro de mecanizado vertical CNC presenta un diseño estructuralmente optimizado, desarrollado mediante análisis de elementos finitos (FEA) para garantizar una excelente estabilidad y precisión de mecanizado. Esto garantiza que toda la máquina mantenga una alta rigidez y precisión de mecanizado en condiciones exigentes. Entre las principales ventajas estructurales se incluyen:

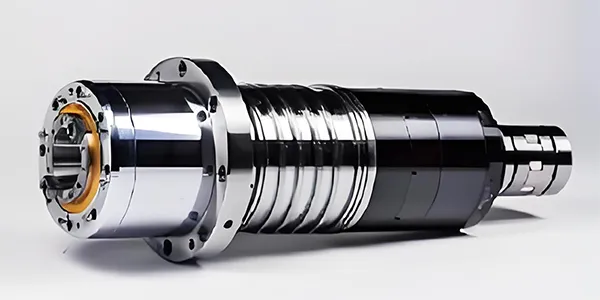

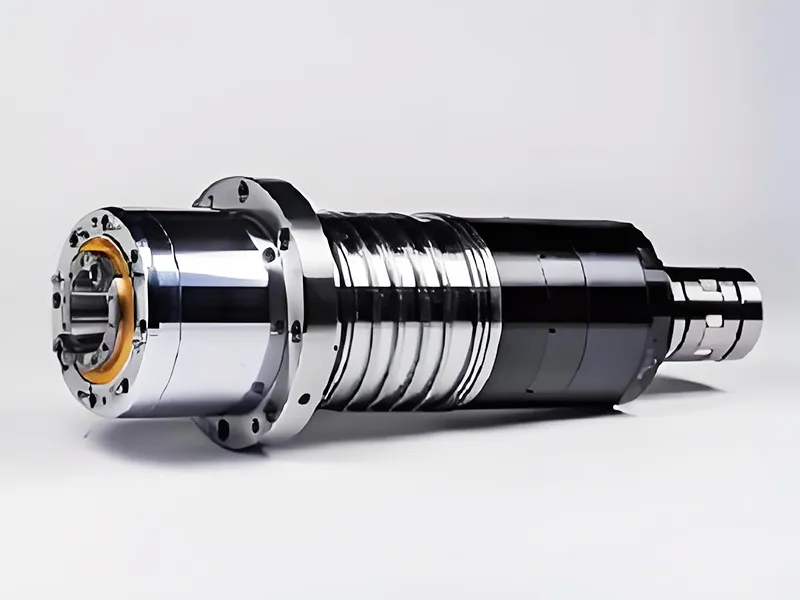

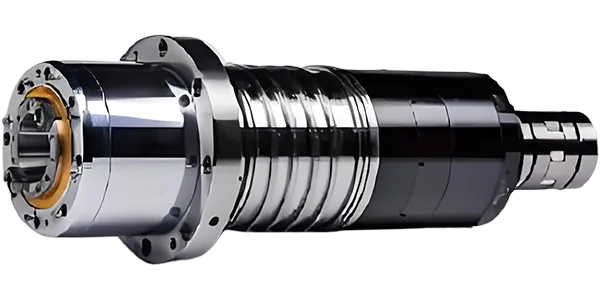

Motor

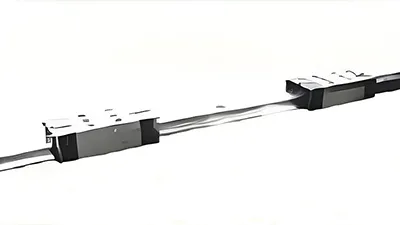

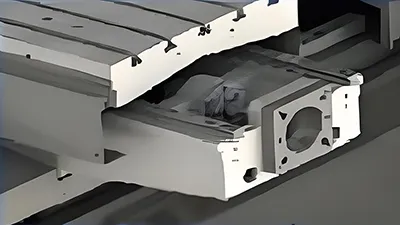

Guía

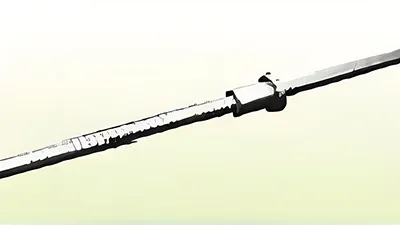

Tornillos de bolas
